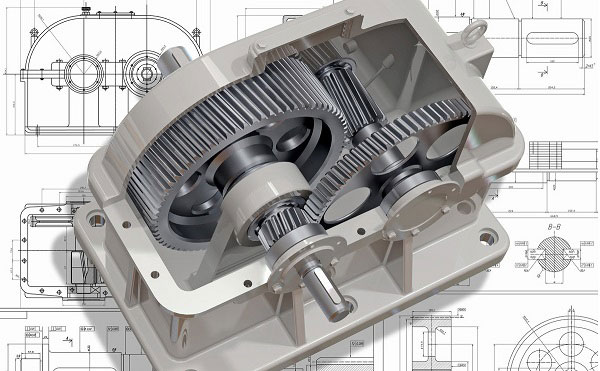

齿轮作为机械工具的重要组成部分，其传动精度对自动化应用的准确性有着至关重要的影响。影响齿轮传动精度的主要因素有: 齿轮的加工精度、齿轮的精度等级、齿轮副的间隙要求和齿轮副的接触点要求。

齿轮的径向误差一般可以通过测量齿圈的径向跳动来反映。切齿时齿轮径向误差的主要原因如下:

    1、调整以及夹具时，心轴和机床工作台进行回转运动中心不重合。

    2、齿坯基孔和主轴之间有一个间隙，夹紧时偏于一侧。

    3、基准端面定位不好，夹紧后内孔偏心工作台回转中心。

    齿轮的切向误差是指齿轮滚齿时实际齿廓的相对理论位置沿圆周（切向）移动的误差。当切向位移发生时，可通过测量公法线长度变化公差来反映。

    切齿时齿轮切向误差的主要原因是传动链的传动误差。在分齿传动链的传动元件中，工作台下方的分度蜗轮对传动误差的影响最大。在制造和安装过程中，分度蜗轮与工作台旋转中心不重合（偏心运动），造成工作台旋转角度误差，并反映到齿轮上。其次，影响传动误差的另一个重要因素是分度齿轮的制造和安装误差，这些误差也有很大比例传递到工作台上。

    以上是对影响齿轮传动精度的因素介绍，有需要齿轮加工的欢迎咨询iHF杏耀杏耀平台。
