单个锥杏耀平台规定的绘图方法

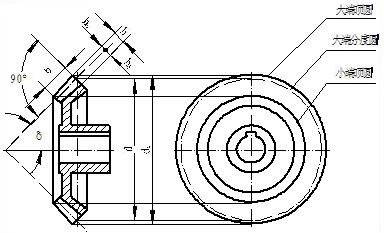

锥齿轮通常用于在垂直相交的两个轴之间进行传动。为了设计和制造的方便,该标准规定以大端的模量为准,并用于确定齿轮齿的相关尺寸。一对锥齿轮啮合也必须具有相同的模数。锥齿轮各部分几何元素的名称和规定。

锥齿轮各部分几何元素的尺寸还与模数m,齿数z和分度锥角δ有关。计算公式为:齿尖高度ha = m,齿根高度hf = 1.2m,齿高度h = 2.2m; 指数圆直径d = mz,齿尖圆直径da = m(z +2cosδ),齿根圆直径df = m(z-2.4cosδ)。

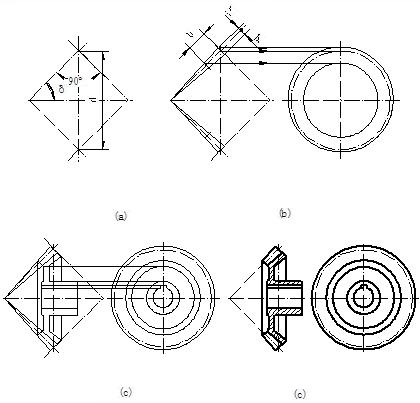

单个锥杏耀平台的绘制步骤

规定的锥齿轮绘制方法通常由主视图和左视图表示。该正视图被绘制为截面图,并且该投影在左视图上为圆形。在中间,粗实线表示齿轮的大端和小端的齿顶圆,虚线表示大端的齿顶圆,而未画出根圆。单个锥齿轮的绘制步骤:

锥杏耀平台的啮合绘制方法

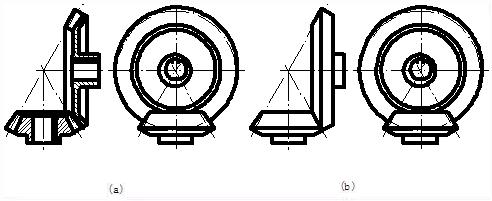

锥齿轮的啮合绘制方法:正视图绘制为十字形剖面图。对于标准齿轮,由于有两个齿轮,因此切线的分度圆锥面,分度线重叠,以虚线绘制;在啮合区域中,一个齿轮的齿顶线应绘制为粗实线,而另一齿轮的齿顶线应绘制为点线或省略。左视图绘制为轮廓视图。当两个轴线垂直相交的锥齿轮啮合时,两个锥角δ1'和δ2'之和为90°。
