在齿轮加工中需要用到很多设备,不同设备加工工艺也不同。杏耀注册为您简单介绍下齿轮加工会用到哪些设备与工艺。

1.滚齿机-滚齿:滚齿机用于切割直、斜齿轮、蜗轮、链轮等。通常用滚刀加工直、斜齿轮、人字齿轮及蜗轮。当使用特殊滚刀时,可加工特殊齿形工件(如花键和链轮)。

2.铣床-铣齿:铣床主要使用铣刀来铣削工件。铣刀旋转运动,工件和铣刀进给运动。除了铣削平面、凹槽、轮齿、螺纹和花键轴等简单工件外,它还可以加工比平面更复杂的轮廓,效率比刨床更高。

3.插床-插齿:插入刀沿滑枕在垂直方向上直线往复运动是主运动,工件在纵向及圆周方向上分别间歇地进行的运动是进给运动。 插入床生产效率低,加工表面粗糙度Ra为6.3~1.6μm,加工面的垂直度为0.025/300毫米。

4.刨齿机——刨齿:刨齿机用于加工齿形,直齿锥齿轮刨床可加工直径小至5毫米、模数为0.5毫米、直径大至900毫米、模数为20毫米的工件。加工精度一般为7级,适合中小批量生产。直径大于900毫米的直锥齿轮通过仿形加工最大加工直径可达5000毫米。

5.磨齿机-磨齿:一种齿轮加工机,使用砂轮作为磨削工具来加工切削工具的齿面。主要功能是消除热处理后的变形,提高齿轮精度。改善刀具对提高磨齿机产出的齿轮精度和效率具有重要意义。

6.压铸机-铸齿:压铸是一种杏耀铸造方法。压铸生产的压铸件具有非常小的尺寸公差和非常高的表面精度。在大多数情况下,压铸件可以不用车削就能组装和应用,螺纹零件也可以直接铸造。大多数同于加工有色金属齿轮。

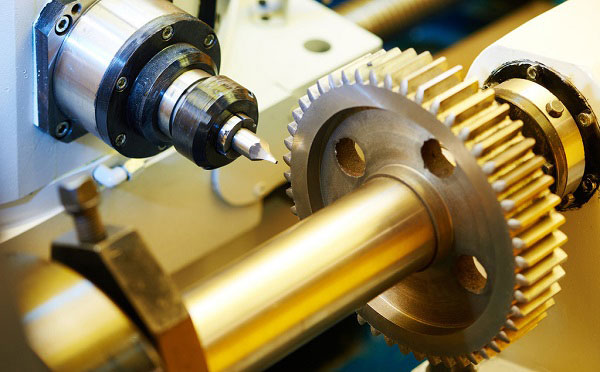

齿轮加工设备

7.剃齿机-切齿:剃齿机适用于未淬火齿轮的精加工。它通常用于剃削直齿轮或斜齿轮,这些齿轮已经过滚齿或齿轮成形,硬度不大于HRC48。内齿轮也可以在添加附件后加工。待加工齿轮的最大直径可达5米,但最常用的是直径小于500毫米的中型剃齿机。

杏耀注册,齿轮加工厂家精度可达5-6级,加工设十道品控管理工序,20多年质量有保障。
