小模数渐开线圆柱齿轮精度图的标注，下面iHF杏耀齿轮加工厂家为您介绍。

图形注释

在齿轮加工图上，应标明齿轮的精度等级和齿隙类型。

标注示例

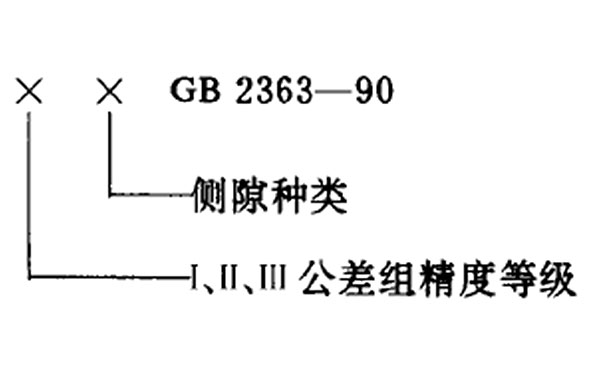

三组齿轮公差精度指标标注为：

图形注释

例：齿轮公差Ⅰ、Ⅱ、Ⅲ组精度等级均为7级，齿隙类型为g，标号为：

7g国标2363-90

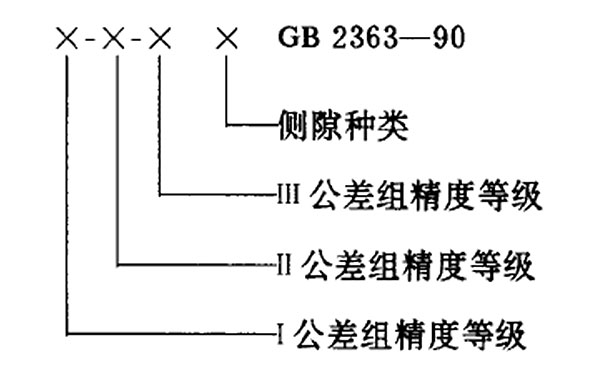

齿轮三组公差精度指标标注为：

图形注释

例：齿轮Ⅰ公差组精度等级为7级，Ⅱ公差组精度等级为7级，Ⅲ公差组精度等级为6级，齿隙类型f标注为：

国标2363-90中7-7-6

当齿轮齿隙由其自己指定时，齿隙类型不作标记。此时，可在标称尺寸上标记相应齿隙指数的上下偏差。

例：齿轮公差Ⅰ、Ⅱ、Ⅲ组精度等级也为7级，齿隙上偏差为-0.008，下偏差为-0.050，标注为：
